WiFi-DensePose 使用指南

2026年6月25日 · 阅读需 16 分钟

Front And Rear End Engineers @ gitee

基于 WiFi 信号的隐私安全人体感知系统

无需摄像头、无需穿戴设备、无需互联网——仅靠 WiFi 信号实现穿墙人体检测、姿态估计、呼吸/心率监测。

一、项目简介

WiFi-DensePose（项目代号 π RuView）是一个边缘 AI 感知系统，利用 WiFi 信号实现人体感知。其核心原理是：WiFi 路由器发出的无线电波在遇到人体时会产生散射，通过分析信道状态信息（CSI）的变化，系统可以重建人体姿态、检测生命体征。

技术背景

该系统基于卡内基梅隆大学的 DensePose From WiFi 研究成果，将学术概念扩展为可实际部署的边缘系统。核心技术栈包括：

RuVector：AI 信号处理引擎，包含注意力机制、图算法、稀疏求解器等
RuvSense：多站感知融合框架，支持 360 度全覆盖
SONA：自优化神经架构，支持设备端持续学习

与传统方案对比

特性	WiFi-DensePose	摄像头方案	穿戴设备方案
隐私保护	✅ 无图像，无视频	❌ 需要隐私协议	⚠️ 依赖佩戴
穿墙能力	✅ 可穿透墙壁	❌ 需要视线	❌ 仅接触式
黑暗环境	✅ 不受影响	⚠️ 需要红外	✅ 不受影响
部署成本	~¥50/区域	¥1500+/区域	¥200+/人
隐私法规	✅ 不受 GDPR 视频条款约束	❌ 需要合规处理	⚠️ 需要同意

二、核心功能

2.1 感知能力

功能	说明	性能
姿态估计	17 个 COCO 关键点的 3D 人体姿态	54,000 fps（Rust）
呼吸检测	非接触式呼吸频率监测	6-30 BPM
心率检测	非接触式心率监测	40-120 BPM
存在感知	房间级人体存在检测	< 1ms 延迟
穿墙感知	穿透墙壁、家具、废墟	最深 5 米
多人追踪	同时追踪多人，独立姿态和体征	每 AP 约 3-5 人
跌倒检测	自动检测跌倒事件	可配置灵敏度

2.2 智能特性

特性	说明
自学习	从原始 WiFi 数据自主学习，无需标注训练集
跨环境泛化	训练一次，部署到任何房间，无需重训练
跨视角融合	多传感器融合，消除盲点和深度模糊
自适应分类器	自动学习房间独特的信号特征

2.3 边缘智能模块

系统提供 65 个可热加载的 WASM 模块，直接运行在 ESP32 传感器上：

类别	模块示例
医疗健康	睡眠呼吸暂停、心律失常、步态分析、癫痫检测
安全防护	入侵检测、周界突破、徘徊检测、恐慌运动
智能建筑	暖通控制、照明分区、电梯计数、会议室管理
零售分析	队列长度、停留热力图、客流统计、翻台率
工业安全	叉车接近、密闭空间监测、结构振动

三、系统架构

WiFi 路由器 → 电波穿过房间 → 碰到人体 → 散射
    ↓
ESP32 网格（3-6 节点）采集 CSI 信号
    ↓
信号处理：Hampel 滤波 → SpotFi 相位校正 → 菲涅尔区建模
    ↓
AI 骨干（RuVector）：注意力网络 → 图算法 → 压缩表示
    ↓
神经网络 → 17 个身体关键点 + 生命体征
    ↓
输出：REST API / WebSocket / Web UI

组件说明

组件	功能
感知服务器	Rust 实现，Axum 框架，提供 REST API 和 WebSocket
信号处理	6 种 SOTA 算法（SpotFi、Hampel、菲涅尔等）
AI 骨干	RuVector 引擎，注意力机制 + 图算法
Web UI	Three.js 3D 可视化，实时姿态展示
ESP32 固件	CSI 采集 + 设备端处理 + WASM 模块运行

四、环境要求

软件要求

软件	最低版本	说明
Docker	20.0+	推荐部署方式
Python	3.10+	用于验证和旧版 API
Rust	1.70+	源码编译需要
操作系统	Windows 10+、macOS 10.15+、Ubuntu 18.04+	—
内存	4 GB	推荐 8 GB+
磁盘	2 GB 可用	模型和数据存储

硬件要求（可选）

硬件	成本	能力
ESP32-S3 开发板（3-6 个）	~¥50/个	完整 CSI：姿态、呼吸、心跳、存在
Intel 5300 / Atheros 网卡	¥300-700	完整 CSI，3x3 MIMO（仅 Linux）
任意 WiFi 笔记本	¥0	仅 RSSI：粗略存在和运动检测

无硬件也可运行：系统默认使用模拟数据源，可以体验完整功能。

五、部署方法

方式一：Docker 部署（推荐）

这是最简单的部署方式，无需安装任何工具链。

步骤 1：拉取镜像

docker pull ruvnet/wifi-densepose:latest

镜像大小约 132 MB，支持 amd64 和 arm64 架构。

步骤 2：启动容器

docker run -d --name wifi-densepose \
  -p 3000:3000 \
  -p 3001:3001 \
  -p 5005:5005/udp \
  -e RUVIEW_ALLOW_UNAUTHENTICATED=1 \
  ruvnet/wifi-densepose:latest

端口说明：

端口	协议	用途
3000	TCP	REST API + Web UI
3001	TCP	WebSocket 实时流
5005	UDP	ESP32 CSI 数据接收

步骤 3：验证服务

# 健康检查
curl http://localhost:3000/health

# 服务器信息
curl http://localhost:3000/api/v1/info

# 生命体征
curl http://localhost:3000/api/v1/vital-signs

# 姿态估计
curl http://localhost:3000/api/v1/pose/current

步骤 4：打开浏览器

访问 http://localhost:3000 即可看到 Web UI。

Windows 端口被占用时

如果 3000 端口被占用，可以映射到其他端口：

docker run -d --name wifi-densepose \
  -p 3010:3000 \
  -p 3011:3001 \
  -p 5005:5005/udp \
  -e RUVIEW_ALLOW_UNAUTHENTICATED=1 \
  ruvnet/wifi-densepose:latest

Docker Compose 部署

cd docker
docker compose up -d

方式二：源码编译部署（Rust）

适合需要自定义修改或追求最佳性能的场景。

步骤 1：安装 Rust

# Windows/macOS/Linux
curl --proto '=https' --tlsv1.2 -sSf https://sh.rustup.rs | sh

步骤 2：克隆并编译

git clone https://github.com/ruvnet/RuView.git
cd RuView/rust-port/wifi-densepose-rs

# 编译（约 5-10 分钟）
cargo build --release

# 运行测试（1,400+ 测试）
cargo test --workspace --no-default-features

步骤 3：启动服务

# 模拟数据源（无需硬件）
./target/release/sensing-server --source simulate --http-port 3000 --ws-port 3001

# ESP32 数据源
./target/release/sensing-server --source esp32 --udp-port 5005 --http-port 3000

# Windows WiFi RSSI
./target/release/sensing-server --source wifi --http-port 3000

CLI 参数说明

参数	说明	默认值
`--source`	数据源：`auto`、`wifi`、`esp32`、`simulate`	`auto`
`--http-port`	HTTP 服务端口	8080
`--ws-port`	WebSocket 端口	8765
`--udp-port`	ESP32 CSI 数据接收端口	5005
`--model`	加载训练好的 .rvf 模型	—
`--train`	训练模式	—
`--dataset`	数据集路径	—
`--epochs`	训练轮次	100
`--benchmark`	运行性能基准测试	—
`--export-rvf`	导出 RVF 模型包	—

方式三：Python 旧版部署

适合需要使用 Python API 或进行二次开发的场景。

步骤 1：安装依赖

cd v1
pip install -r requirements-lock.txt
pip install -e .

步骤 2：启动服务

# 启动 API 服务器
python -m src.main

# 或使用 CLI
wifi-densepose start

步骤 3：运行测试

cd v1
python -m pytest tests/ -v

六、使用说明

Web UI 可视化

访问 http://localhost:3000 打开内置的 Three.js 可视化界面，包含：

3D 人体骨架：17 个 COCO 关键点的实时渲染
信号幅度热力图：子载波幅度的可视化
相位图：CSI 相位变化的实时展示
生命体征面板：呼吸频率和心率的实时显示

REST API 接口

健康检查

curl http://localhost:3000/health

返回示例：

{
  "status": "ok",
  "source": "simulated",
  "clients": 0,
  "tick": 12345
}

获取生命体征

curl http://localhost:3000/api/v1/vital-signs

返回示例：

{
  "breathing_rate_bpm": 16.2,
  "heart_rate_bpm": 72.1,
  "breathing_confidence": 0.87,
  "heartbeat_confidence": 0.63,
  "signal_quality": 0.49
}

获取姿态估计

curl http://localhost:3000/api/v1/pose/current

返回示例：

{
  "persons": [
    {
      "id": 0,
      "confidence": 0.9,
      "keypoints": [
        {"name": "nose", "x": 329.3, "y": 153.7, "z": -0.31, "confidence": 0.0},
        {"name": "left_eye", "x": 323.8, "y": 142.3, "z": -0.31, "confidence": 0.0},
        {"name": "right_eye", "x": 334.4, "y": 145.1, "z": -0.31, "confidence": 0.0}
      ],
      "position": [-1.2, 0.0, -0.5],
      "zone": "tracked"
    }
  ],
  "total_persons": 1
}

获取感知数据

curl http://localhost:3000/api/v1/sensing/latest

服务器信息

curl http://localhost:3000/api/v1/info

返回示例：

{
  "backend": "rust",
  "version": "0.3.3",
  "environment": "production",
  "features": {
    "pose_estimation": true,
    "vital_signs": true,
    "signal_processing": true,
    "streaming": true,
    "wifi_sensing": true
  }
}

完整 API 端点列表

方法	端点	说明
GET	`/health`	健康检查
GET	`/api/v1/info`	服务器信息
GET	`/api/v1/sensing/latest`	最新感知帧
GET	`/api/v1/vital-signs`	生命体征（呼吸+心率）
GET	`/api/v1/pose/current`	姿态估计（17 关键点）
GET	`/api/v1/bssid`	多 BSSID 注册表
GET	`/api/v1/model/layers`	渐进加载状态
GET	`/api/v1/model/sona/profiles`	SONA 环境画像
POST	`/api/v1/model/sona/activate`	激活 SONA 画像
GET	`/api/v1/models`	可用模型列表
POST	`/api/v1/models/load`	加载模型
GET	`/api/v1/recording/list`	录制会话列表
POST	`/api/v1/recording/start`	开始录制 CSI
POST	`/api/v1/recording/stop`	停止录制
GET	`/api/v1/train/status`	训练状态
POST	`/api/v1/train/start`	开始训练
POST	`/api/v1/adaptive/train`	训练自适应分类器

WebSocket 实时流

实时感知数据通过 WebSocket 推送，适合需要低延迟数据的应用场景。

连接地址

ws://localhost:3001/ws/sensing

或使用 HTTP 端口（推荐）：

ws://localhost:3000/ws/sensing

Python 示例

import asyncio
import websockets
import json

async def stream():
    uri = "ws://localhost:3001/ws/sensing"
    async with websockets.connect(uri) as ws:
        async for message in ws:
            data = json.loads(message)
            persons = data.get("persons", [])
            vitals = data.get("vital_signs", {})
            print(f"人数: {len(persons)}, "
                  f"呼吸: {vitals.get('breathing_rate_bpm', 'N/A')} BPM")

asyncio.run(stream())

JavaScript 示例

const ws = new WebSocket("ws://localhost:3001/ws/sensing");

ws.onmessage = (event) => {
    const data = JSON.parse(event.data);
    console.log("人数:", data.persons?.length ?? 0);
    console.log("呼吸:", data.vital_signs?.breathing_rate_bpm, "BPM");
};

ws.onerror = (err) => console.error("WebSocket 错误:", err);

curl 测试（需要安装 wscat）

npm install -g wscat
wscat -c ws://localhost:3001/ws/sensing

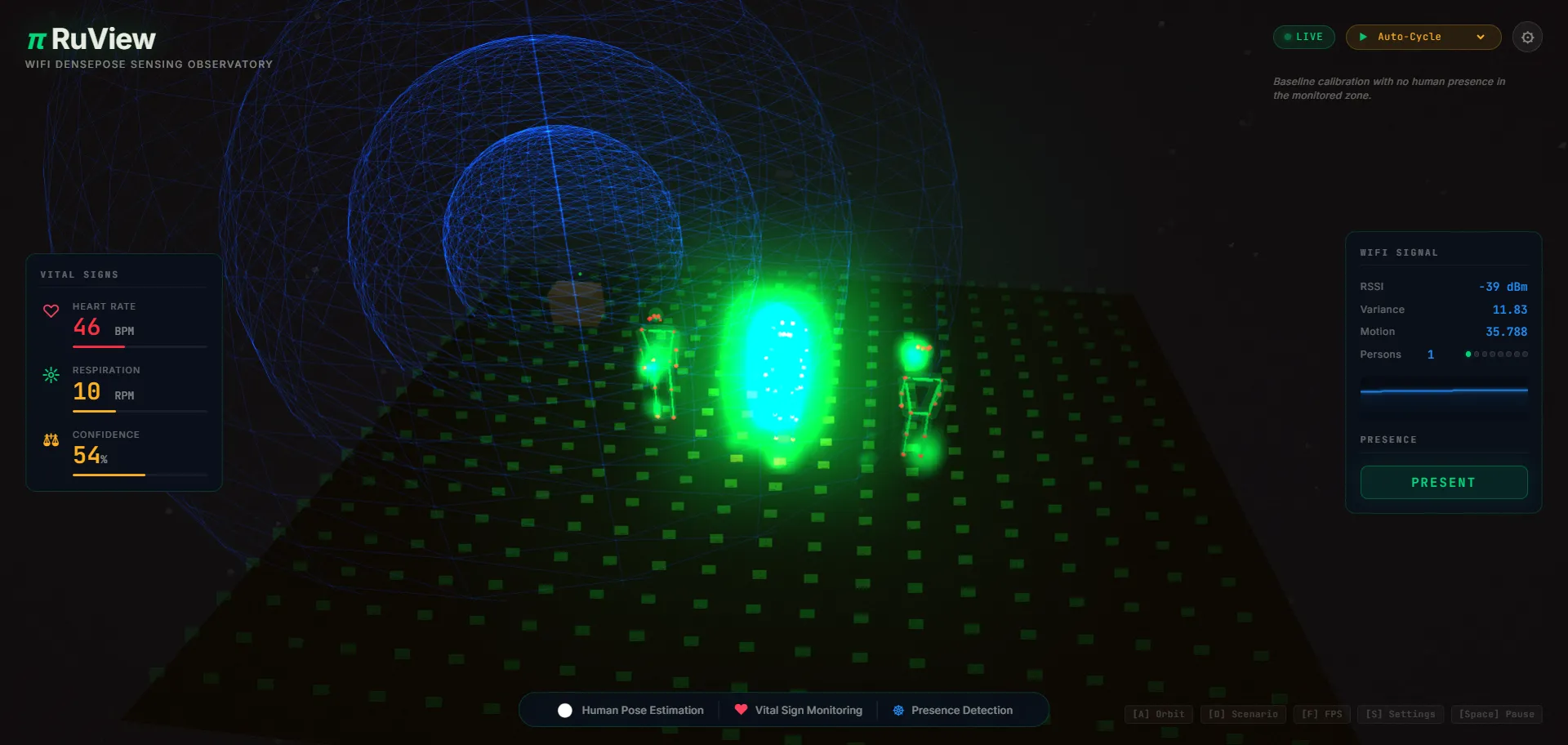

观测台可视化

项目提供了一个电影级的 Three.js 观测台界面，包含 5 个全息面板：

子载波流形：CSI 子载波的 3D 可视化
生命体征预言机：呼吸和心率的实时显示
存在热力图：房间内人员分布
相位星座：CSI 相位变化的星座图
收敛引擎：信号收敛状态

访问地址：http://localhost:3000/ui/observatory.html

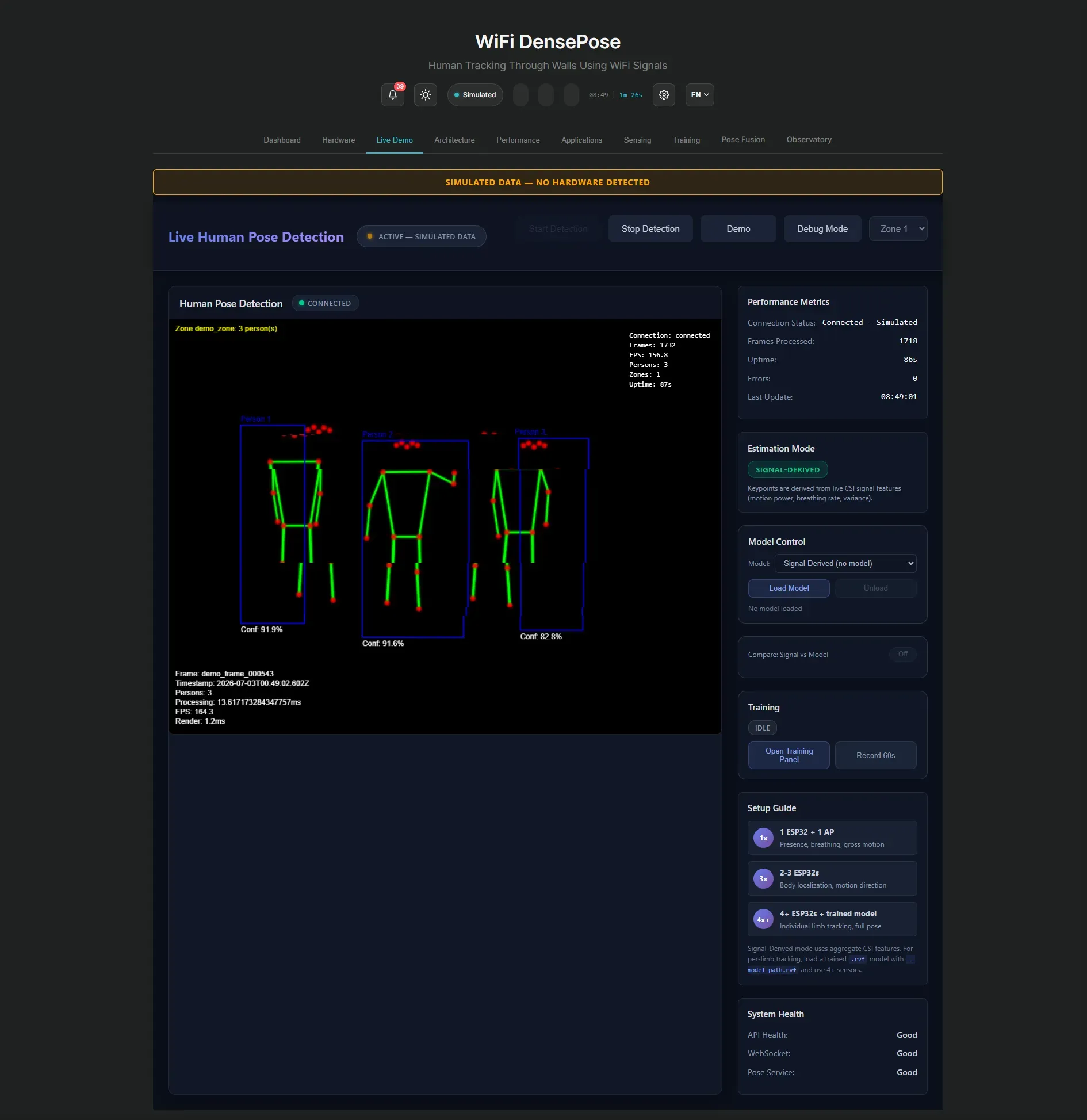

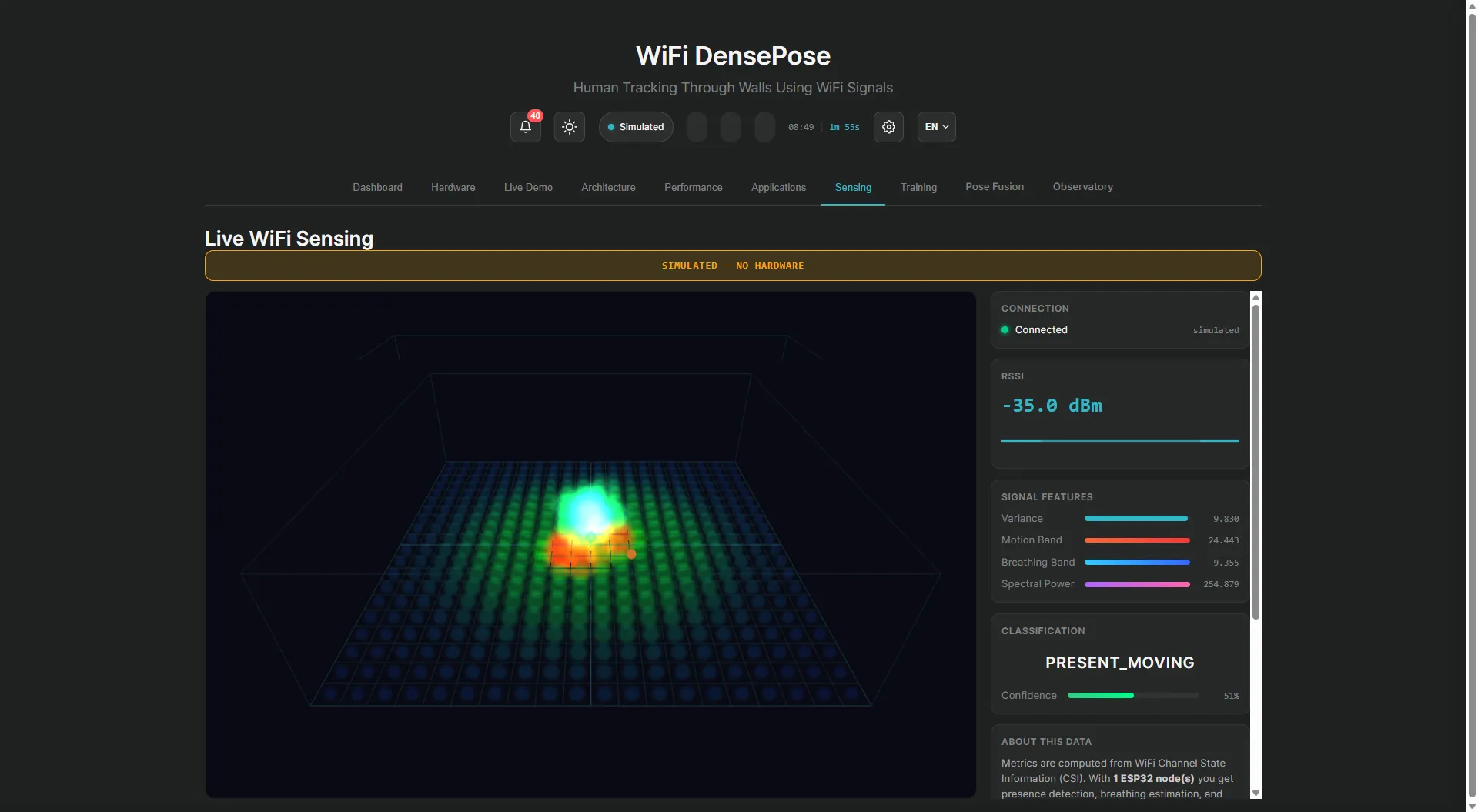

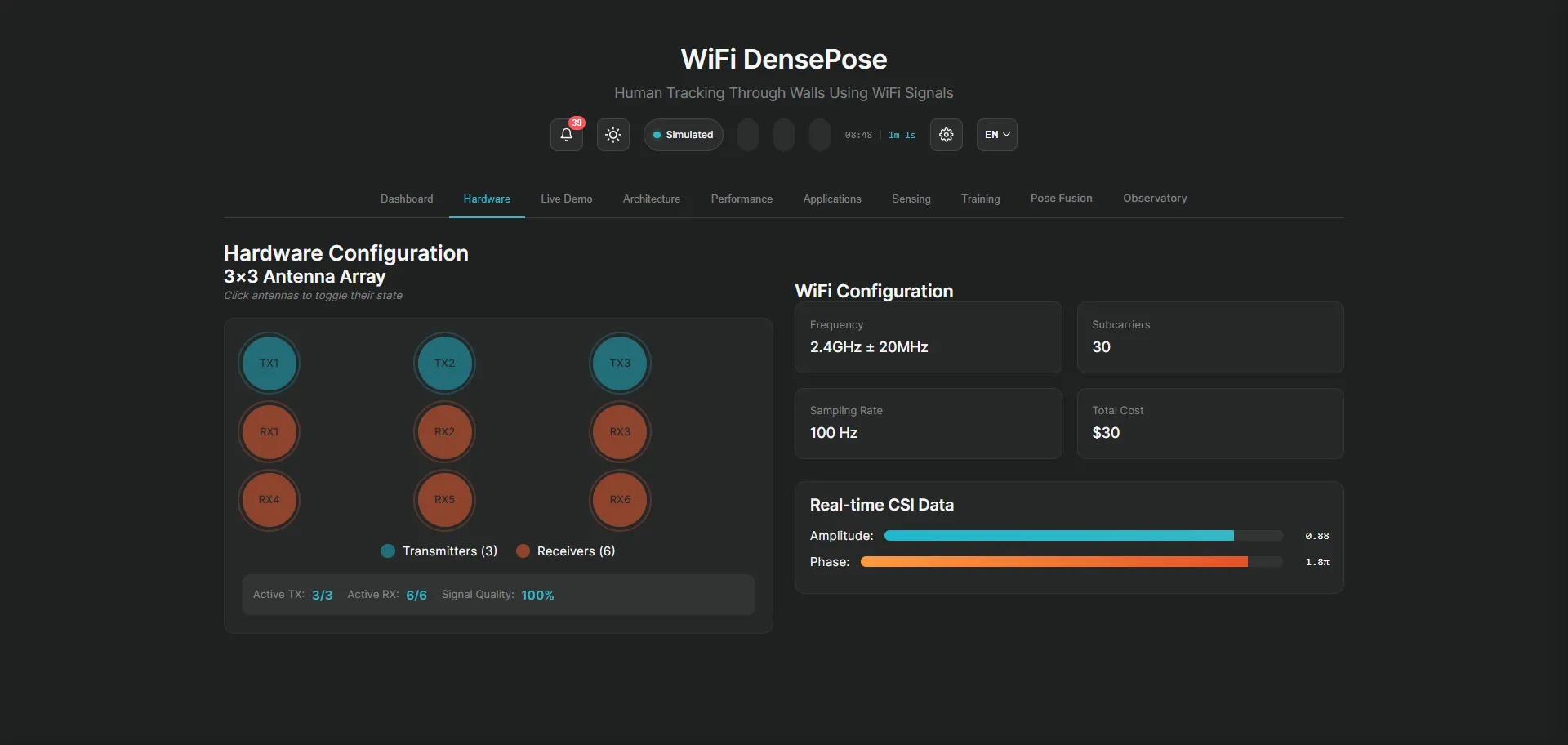

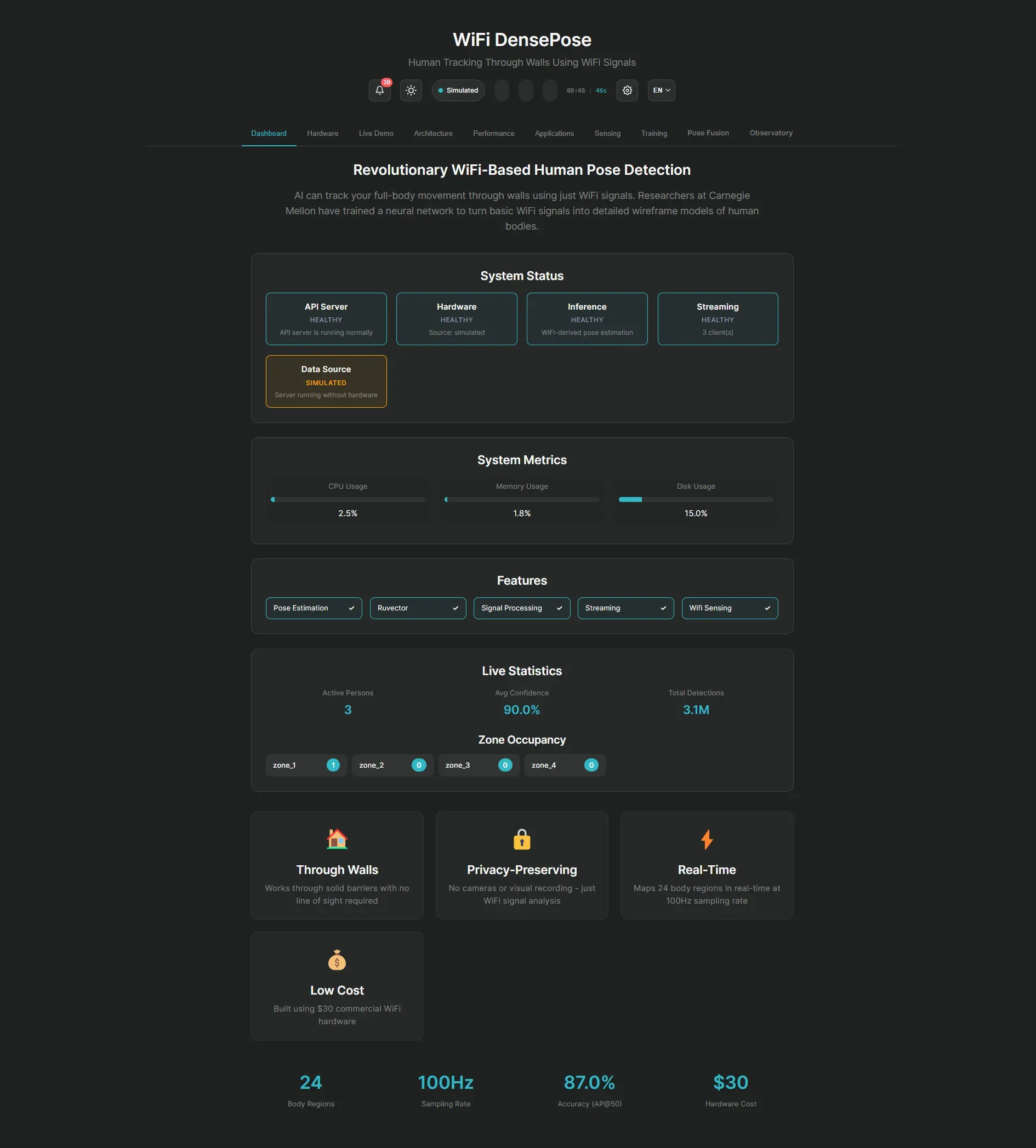

运行截图

七、ESP32 硬件接入

硬件准备

组件	规格	参考价格
ESP32-S3 开发板	8MB Flash + 8MB PSRAM	¥50-70
USB 数据线	Type-C（需要数据线，不是充电线）	—
WiFi 路由器	任意家用路由器	已有
CP210x 驱动	USB-UART 桥接驱动	免费

推荐开发板：ESP32-S3-DevKitC-1、XIAO ESP32-S3。

安装驱动

下载并安装 CP210x 驱动。

插入 ESP32-S3 后，在设备管理器中确认出现 COM 口（如 COM7）。

固件刷写

方式 A：使用预编译固件（推荐）

从 Releases 下载预编译二进制文件。

安装刷写工具：

pip install esptool

刷写固件：

python -m esptool --chip esp32s3 --port COM7 --baud 460800 \
  write_flash --flash_mode dio --flash_size 8MB \
  0x0 bootloader.bin \
  0x8000 partition-table.bin \
  0x10000 esp32-csi-node.bin

方式 B：Docker 编译

cd E:\AI\wifi-densepose

MSYS_NO_PATHCONV=1 docker run --rm \
  -v "$(pwd)/firmware/esp32-csi-node:/project" -w /project \
  espressif/idf:v5.2 bash -c \
  "rm -rf build sdkconfig && idf.py set-target esp32s3 && idf.py build"

编译完成后，使用同样的 esptool 命令刷写 build/ 目录下的三个 bin 文件。

WiFi 配置

刷写固件后，通过串口配置 WiFi 凭据（无需重新刷固件）：

# 安装依赖
pip install esptool nvs-partition-gen

# 配置 WiFi
python firmware/esp32-csi-node/provision.py --port COM7 \
  --ssid "你的WiFi名称" \
  --password "你的WiFi密码" \
  --target-ip "你电脑的局域网IP" \
  --edge-tier 2

参数说明：

参数	说明	示例
`--port`	ESP32 串口号	`COM7`
`--ssid`	WiFi 名称	`"MyHomeWiFi"`
`--password`	WiFi 密码	`"mypassword"`
`--target-ip`	运行感知服务器的电脑 IP	`192.168.1.20`
`--target-port`	UDP 端口	`5005`（默认）
`--node-id`	节点编号	`0`, `1`, `2`...
`--edge-tier`	处理层级	`0`=原始流, `1`=基础DSP, `2`=完整体征

处理层级说明

层级	功能	内存占用
Tier 0	原始 CSI 流传输	0 KB
Tier 1	相位清理 + 子载波选择 + 压缩	~30 KB
Tier 2	存在检测 + 呼吸 + 心率 + 跌倒检测	~33 KB
Tier 3	Tier 2 + WASM 自定义模块	~160 KB/模块

串口监控

pip install pyserial
python -m serial.tools.miniterm COM7 115200

正常启动输出：

I (321) main: ESP32-S3 CSI Node (ADR-018) -- Node ID: 1
I (345) main: WiFi STA initialized, connecting to SSID: MyWiFi
I (1023) main: Connected to WiFi
I (1025) main: CSI streaming active -> 192.168.1.20:5005

多节点网格

部署 3-6 个节点可以实现 360 度全覆盖和 3D 姿态估计：

# 节点 0
python firmware/esp32-csi-node/provision.py --port COM7 \
  --ssid "YourWiFi" --password "secret" --target-ip 192.168.1.20 \
  --node-id 0 --tdm-slot 0 --tdm-total 3 --edge-tier 2

# 节点 1
python firmware/esp32-csi-node/provision.py --port COM8 \
  --ssid "YourWiFi" --password "secret" --target-ip 192.168.1.20 \
  --node-id 1 --tdm-slot 1 --tdm-total 3 --edge-tier 2

# 节点 2
python firmware/esp32-csi-node/provision.py --port COM9 \
  --ssid "YourWiFi" --password "secret" --target-ip 192.168.1.20 \
  --node-id 2 --tdm-slot 2 --tdm-total 3 --edge-tier 2

多节点使用 TDM（时分复用）协议轮流发射，避免自干扰。

Windows 防火墙

需要开放 UDP 5005 端口以接收 ESP32 数据：

# 以管理员身份运行 PowerShell
netsh advfirewall firewall add rule name="ESP32 CSI" dir=in action=allow protocol=UDP localport=5005

启动感知服务器接收硬件数据

# Docker 方式
docker stop wifi-densepose
docker rm wifi-densepose
docker run -d --name wifi-densepose \
  -p 3000:3000 -p 3001:3001 -p 5005:5005/udp \
  -e RUVIEW_ALLOW_UNAUTHENTICATED=1 \
  ruvnet/wifi-densepose:latest --source esp32

# 源码方式
./target/release/sensing-server --source esp32 --udp-port 5005 --http-port 3000

八、数据源配置

系统支持多种数据源，通过 --source 参数指定：

模拟数据（默认）

无需任何硬件，系统生成模拟 CSI 数据。

docker run -p 3000:3000 ruvnet/wifi-densepose:latest
# 默认 --source auto，无硬件时自动使用模拟数据

Windows WiFi（RSSI）

使用 Windows 内置 WiFi 网卡扫描附近接入点的 RSSI 信号。无需特殊硬件，支持存在检测和粗略运动分类。

./target/release/sensing-server --source wifi --http-port 3000 --tick-ms 500

注意：RSSI 模式不支持姿态估计，仅支持存在检测和运动分类。

macOS WiFi（RSSI）

使用 CoreWLAN 框架扫描 WiFi 信号。

# 编译 Swift 辅助程序（仅需一次）
swiftc -O v1/src/sensing/mac_wifi.swift -o mac_wifi

# 运行
./target/release/sensing-server --source macos --http-port 3000 --tick-ms 500

Linux WiFi（RSSI）

使用 iw 命令扫描 WiFi 信号。

sudo ./target/release/sensing-server --source linux --http-port 3000 --tick-ms 500

ESP32 CSI（完整功能）

接收 ESP32-S3 节点的 CSI 数据流，支持所有功能。

./target/release/sensing-server --source esp32 --udp-port 5005 --http-port 3000

九、Python 流水线验证

项目包含一个确定性验证脚本，用于证明信号处理流水线是真实代码而非模拟。

运行验证

# 安装依赖
pip install numpy scipy pydantic pydantic-settings

# 运行验证
python v1/data/proof/verify.py

验证结果

WiFi-DensePose: Trust Kill Switch -- Pipeline Proof Replay

[1/4] LOADING REFERENCE SIGNAL
    Path: v1/data/proof/sample_csi_data.json
    Size: 10,745,444 bytes

[2/4] PROCESSING THROUGH PRODUCTION PIPELINE
    Frames processed: 100
    Processing time: 0.0964s (1037 frames/sec)

[3/4] SHA-256 HASH COMPARISON
    Computed: a69f754be65e12122af82f6c1946e5c3...
    Expected: a69f754be65e12122af82f6c1946e5c3...
    Status:   MATCH

VERDICT: PASS

生成新的预期哈希

如果更新了依赖版本，需要重新生成预期哈希：

python v1/data/proof/verify.py --generate-hash
python v1/data/proof/verify.py

十、常见问题

Docker 相关

Q: 容器启动失败，提示端口被占用

A: 更换映射端口：

docker run -d --name wifi-densepose -p 3010:3000 -p 3011:3001 -p 5005:5005/udp \
  -e RUVIEW_ALLOW_UNAUTHENTICATED=1 ruvnet/wifi-densepose:latest

Q: 容器启动后立即退出

A: 检查日志：

docker logs wifi-densepose

常见原因是需要设置认证参数，添加 -e RUVIEW_ALLOW_UNAUTHENTICATED=1。

Q: Docker 服务未启动

A: 启动 Docker Desktop，等待状态栏显示"Docker Desktop is running"。

ESP32 相关

Q: 找不到串口

A: 检查以下几点：

安装 CP210x 驱动
使用数据线而非充电线
在设备管理器中检查 COM 口

Q: WiFi 连接失败

A: 重新运行 provision.py，确保 SSID 和密码正确。

Q: 服务器收不到 ESP32 数据

A: 检查以下几点：

--target-ip 是否为电脑的实际局域网 IP
防火墙是否开放 UDP 5005 端口
ESP32 和电脑是否在同一局域网

Q: 串口监控无输出

A: 确认波特率为 115200，串口号正确。

性能相关

Q: Docker 镜像中的 Rust 服务器性能如何？

A: 性能指标：

全 CSI 流水线：54,000 fps
生命体征检测：11,665 fps
运动检测：186 ns
比 Python 版本快约 810 倍

Q: 系统支持多少人同时追踪？

A: 每个 AP 约 3-5 人（56 子载波限制），多 AP 可线性扩展。

附录：性能基准

操作	Python	Rust	加速比
CSI 预处理	~5 ms	5.19 µs	1000x
相位清理	~3 ms	3.84 µs	780x
特征提取	~8 ms	9.03 µs	890x
运动检测	~1 ms	186 ns	5400x
全流水线	~15 ms	18.47 µs	810x

资源	Python	Rust
内存	~500 MB	~100 MB
Docker 镜像	569 MB	132 MB
测试数	41	1,400+

一、项目简介​

技术背景​

与传统方案对比​

二、核心功能​

2.1 感知能力​

2.2 智能特性​

2.3 边缘智能模块​

三、系统架构​

组件说明​

四、环境要求​

软件要求​

硬件要求（可选）​

五、部署方法​

方式一：Docker 部署（推荐）​

步骤 1：拉取镜像​

步骤 2：启动容器​

步骤 3：验证服务​

步骤 4：打开浏览器​

Windows 端口被占用时​

Docker Compose 部署​

方式二：源码编译部署（Rust）​

步骤 1：安装 Rust​

步骤 2：克隆并编译​

步骤 3：启动服务​

CLI 参数说明​

方式三：Python 旧版部署​

步骤 1：安装依赖​

步骤 2：启动服务​

步骤 3：运行测试​

六、使用说明​

Web UI 可视化​

REST API 接口​

健康检查​

获取生命体征​

获取姿态估计​

获取感知数据​

服务器信息​

完整 API 端点列表​

WebSocket 实时流​

连接地址​

Python 示例​

JavaScript 示例​

curl 测试（需要安装 wscat）​

观测台可视化​

运行截图​

七、ESP32 硬件接入​

硬件准备​

安装驱动​

固件刷写​

方式 A：使用预编译固件（推荐）​

方式 B：Docker 编译​

WiFi 配置​

处理层级说明​

串口监控​

多节点网格​

Windows 防火墙​

启动感知服务器接收硬件数据​

八、数据源配置​

模拟数据（默认）​

Windows WiFi（RSSI）​

macOS WiFi（RSSI）​

Linux WiFi（RSSI）​

ESP32 CSI（完整功能）​

九、Python 流水线验证​

运行验证​

验证结果​

生成新的预期哈希​

十、常见问题​

Docker 相关​

ESP32 相关​

性能相关​

附录：性能基准​

一、项目简介

技术背景

与传统方案对比

二、核心功能

2.1 感知能力

2.2 智能特性

2.3 边缘智能模块

三、系统架构

组件说明

四、环境要求

软件要求

硬件要求（可选）

五、部署方法

方式一：Docker 部署（推荐）

步骤 1：拉取镜像

步骤 2：启动容器

步骤 3：验证服务

步骤 4：打开浏览器

Windows 端口被占用时

Docker Compose 部署

方式二：源码编译部署（Rust）

步骤 1：安装 Rust

步骤 2：克隆并编译

步骤 3：启动服务

CLI 参数说明

方式三：Python 旧版部署

步骤 1：安装依赖

步骤 2：启动服务

步骤 3：运行测试

六、使用说明

Web UI 可视化

REST API 接口

健康检查

获取生命体征

获取姿态估计

获取感知数据

服务器信息

完整 API 端点列表

WebSocket 实时流

连接地址

Python 示例

JavaScript 示例

curl 测试（需要安装 wscat）

观测台可视化

运行截图

七、ESP32 硬件接入

硬件准备

安装驱动

固件刷写

方式 A：使用预编译固件（推荐）

方式 B：Docker 编译

WiFi 配置

处理层级说明

串口监控

多节点网格

Windows 防火墙

启动感知服务器接收硬件数据

八、数据源配置

模拟数据（默认）

Windows WiFi（RSSI）

macOS WiFi（RSSI）

Linux WiFi（RSSI）

ESP32 CSI（完整功能）

九、Python 流水线验证

运行验证

验证结果

生成新的预期哈希

十、常见问题

Docker 相关

ESP32 相关

性能相关

附录：性能基准
